Presure.Loss.Saveバルブ
漏れに強いニードル方式がもたらす優れたコストメリット・理想的な圧力損失をもった阻止弁
|
| ☆P.L.Sバルブの概要☆ |

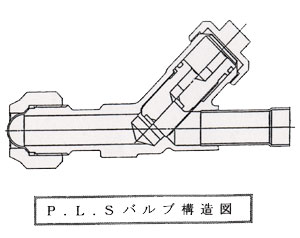

| 空調機、冷凍機等の冷媒回路の阻止弁につき流体通路の閉鎖部の ニードル角度を直線状に近づけることにより理想的な低圧損に優れた特性。 更に従来のデメリットを解消し広範囲な用途を持ったバルブを完成させました。 |
| 特許申請中 |
［従来品]
ボールバルブ メリット :閉鎖部をボールにすることにより通路径を同径に近づけ低圧損。
デメリット :ニードルバルブに比べ部品点数が多く組み立て工数の増による高コスト。
ボールがシールパッキンの為、スローリークが生じる。
ニードルバルブ メリット :閉鎖部がメタルシールの為、真空引きの時漏れ発生が生じない。
デメリット :液体経路が90゜の為圧力損失が大きい。
| ☆P.L.Sバルブの５大特徴☆ |
| １. ボールバルブに比べメタルシールの為、漏れが生じない。 ２. ボールバルブに比べ部品点数が少なく組み立てが簡単なことから 低コストで提供できる。 ３. ニードルバルブに比べ閉鎖部のニードル角度を変えることにより液体経路を 直線状に近づけ流れ抵抗を最小限に押さえ冷凍サイクル性能を向上させた。 ４. 操作面でも構造上高さ寸法が小さく操作が容易。 デザインがシンプルで製品収納スペースが最小限になる。 ５. 真空引き時、漏れ０である為ニードルバルブとボールバルブの使い分けがいらない。 (漏れ0の為ロング配管でもO.K.) |
| 上にあげた５つの優れた特徴からボールバルブ、ニードルバルブの デメリットを補い性能向上とコスト低減を実現しました。 |
 |
 |
空調機及び冷凍機等に使用される阻止弁サイズ一覧表
 |
P.L.Sバルブタイプ単品サイズ一覧 | ||
| 配管サイズ | 図版 | ||
| 1/4" | TG2800イ | ||
| 3/8" | TG2900イ | ||
| 1/2" | TG3000イ | ||
| 5/8" | TG3100イ | ||
| 3/4" | TG3200イ | ||
| 1" | TK1700 (両側パイプ) |
||
| 11/4" | TK1800 (両側パイプ) |
||
 |

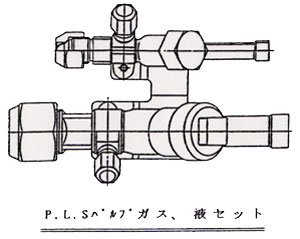

P.L.Sバルブタイプ組み合わせ一覧 | ||
| 参考適用機種 | サイズ組み合わせ | ||
| 液側 | ガス側 | ||
| 1.5〜1.8HP | 1/4" | 1/2" | |
| 2.0〜2.3HP | 1/4" | 5/8" | |
| 2.5〜3.3HP | 3/8" | 5/8" | |
| 3.7〜6.0HP | 3/8" | 3/4" | |
| 2.0〜2.3HP | 1/4" | 5/8" | |
| 2.5〜3.0HP | 3/8" | 5/8" | |
| 4.0〜6.0HP | 3/8" | 3/4" | |
 |

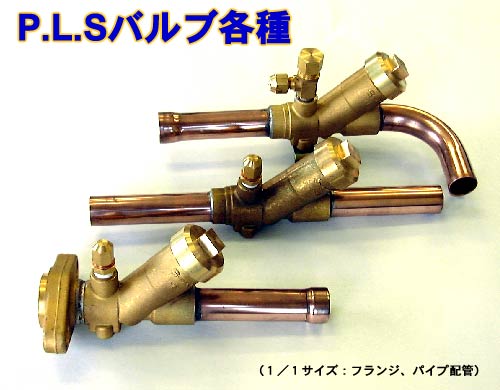

P.L.Sバルブタイプ配管 オプション例 @パイフ゜取り付けタイプ Aフランジ取り付けタイプ |
||
 |
P.L.Sバルブタイプ配管 オプション例 @パイプ取り付けタイプ Aフラン時取り付けタイプ |
||
 |
流れがLの一般的なタイプ | ||
 |
バックシート機能の付いたバルブ | ||
|
